Współczesne technologie skanowania 3D odgrywają kluczową rolę w wielu branżach, od przemysłu motoryzacyjnego po medycynę. Laserowe skanery 3D umożliwiają precyzyjne odwzorowanie rzeczywistych obiektów w formie cyfrowej, co przyspiesza procesy projektowe, produkcyjne i kontrolne. Wybór odpowiedniego skanera dostosowanego do specyficznych potrzeb może jednak stanowić wyzwanie. W niniejszym artykule przedstawimy kluczowe aspekty, które warto wziąć pod uwagę przy wyborze laserowego skanera 3D.
Zrozumienie podstawowych parametrów skanera 3D
Przed podjęciem decyzji o zakupie skanera 3D warto zapoznać się z podstawowymi parametrami technicznymi, które determinują jego funkcjonalność i przydatność w określonych zastosowaniach.
Dokładność i rozdzielczość
- Dokładność odnosi się do stopnia zgodności pomiędzy wymiarami zeskanowanego modelu a rzeczywistym obiektem. Wysokiej klasy skanery 3D oferują dokładność sięgającą 0,02–0,03 mm, co jest wystarczające dla większości zastosowań inżynieryjnych.
- Rozdzielczość określa minimalną odległość między dwoma punktami w modelu 3D. Wyższa rozdzielczość pozwala na uchwycenie drobniejszych detali obiektu, co jest istotne w przypadku skomplikowanych geometrycznie elementów.
Szybkość skanowania
Szybkość, z jaką skaner jest w stanie rejestrować dane, ma bezpośredni wpływ na efektywność pracy. Nowoczesne urządzenia potrafią przetwarzać nawet do 1 200 000 punktów na sekundę, co znacząco skraca czas potrzebny na digitalizację obiektu.
Mobilność i ergonomia

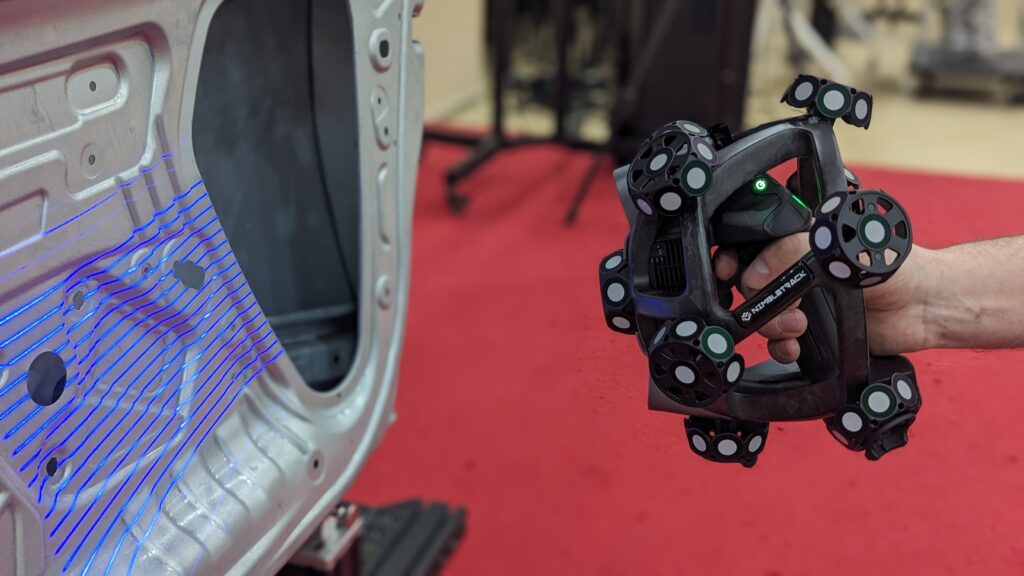

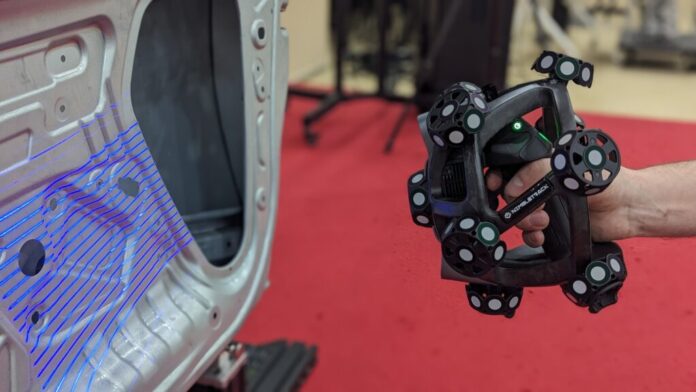

W zależności od potrzeb warto rozważyć wybór między skanerami stacjonarnymi a przenośnymi. Ręczne skanery 3D charakteryzują się kompaktowymi rozmiarami i niewielką wagą, co umożliwia ich łatwe przenoszenie i użycie w różnych miejscach, zarówno w terenie, jak i w warunkach laboratoryjnych.
Rodzaje laserowych skanerów 3D i ich zastosowania
Laserowy skaner 3D można podzielić na kilka typów, z których każdy ma swoje unikalne cechy i zastosowania.
Skanery laserowe oparte na triangulacji
Te skanery emitują wiązkę lasera na powierzchnię obiektu, a następnie rejestrują odbite światło za pomocą czujników. Na podstawie kąta odbicia obliczana jest odległość do punktu na obiekcie, co pozwala na dokładne odwzorowanie jego kształtu. Są one idealne do skanowania obiektów o skomplikowanej geometrii i wysokiej precyzji.
Skanery laserowe impulsowe i fazowe
- Impulsowe mierzą czas powrotu emitowanego impulsu laserowego odbitego od powierzchni obiektu. Są stosowane do skanowania dużych obiektów i przestrzeni, takich jak budynki czy tereny.
- Fazowe mierzą przesunięcie fazowe między emitowanym a odbitym sygnałem laserowym, co pozwala na uzyskanie bardzo wysokiej dokładności pomiaru. Są wykorzystywane w aplikacjach wymagających precyzyjnych danych, takich jak inżynieria odwrotna czy kontrola jakości.
Kluczowe kryteria wyboru skanera 3D
Wybierając odpowiedni skaner 3D, warto zwrócić uwagę na następujące aspekty:
Środowisko pracy
Warunki, w jakich będzie używany skaner, mają istotne znaczenie. Niektóre urządzenia są przystosowane do pracy na zewnątrz, w bezpośrednim świetle słonecznym, inne zaś lepiej sprawdzają się w kontrolowanych warunkach laboratoryjnych. Czynniki takie jak temperatura, wilgotność i oświetlenie mogą wpływać na jakość i dokładność skanowania.
Kompatybilność z oprogramowaniem
Upewnij się, że wybrany skaner współpracuje z używanymi w Twojej firmie programami CAD/CAM oraz innymi narzędziami inżynierskimi. Zaawansowane oprogramowanie do skanowania 3D i przetwarzania danych powinno być wszechstronne i przyjazne dla użytkownika, umożliwiając szybkie i bezbłędne przetwarzanie zebranych danych.
Wsparcie techniczne i szkolenia
Wybór dostawcy oferującego kompleksowe wsparcie oraz możliwość przeszkolenia personelu zapewni płynne wdrożenie technologii skanowania 3D w codziennej pracy. Dostęp do części zamiennych oraz aktualizacji o oprogramowania to dodatkowy atut, który pozwoli na długoterminowe użytkowanie skanera bez przestojów i dodatkowych kosztów serwisowych. Warto również sprawdzić, czy producent oferuje gwarancję oraz usługi konserwacyjne, które zapewnią niezawodność urządzenia przez wiele lat.
Jakie branże skorzystają na zastosowaniu skanera 3D?
Laserowe skanery 3D znajdują zastosowanie w wielu sektorach przemysłu, usprawniając procesy produkcyjne, kontrolne i projektowe. Oto kilka branż, które mogą szczególnie skorzystać z tej technologii:
Przemysł motoryzacyjny i lotniczy
Skanery 3D umożliwiają:
- Kontrolę jakości części i komponentów poprzez porównanie skanowanego modelu z cyfrowym projektem CAD.
- Inżynierię odwrotną, czyli odtwarzanie geometrii części, dla których brakuje dokumentacji technicznej.
- Optymalizację aerodynamiki pojazdów poprzez analizę rzeczywistych kształtów i dopracowywanie konstrukcji.
Przemysł odlewniczy i metalurgiczny
W branży metalurgicznej skanery 3D są wykorzystywane do:
- Precyzyjnego pomiaru odlewów i wykrywania nieprawidłowości jeszcze na etapie produkcji.
- Szybkiego tworzenia nowych form odlewniczych na podstawie istniejących komponentów.
- Rekonstrukcji zużytych narzędzi i części maszyn, co pozwala na przedłużenie ich żywotności i zmniejszenie kosztów produkcji.
Medycyna i protetyka
Skanery 3D znajdują zastosowanie w:
- Tworzeniu spersonalizowanych protez i implantów, które idealnie dopasowują się do pacjenta.
- Planowaniu operacji rekonstrukcyjnych dzięki dokładnym cyfrowym modelom anatomicznym.
- Tworzeniu anatomicznych modeli szkoleniowych, które pomagają studentom i lekarzom w doskonaleniu umiejętności chirurgicznych.
Inżynieria budowlana i architektura
W sektorze budowlanym i architektonicznym skanowanie 3D pozwala na:
- Dokumentowanie stanu technicznego budynków, co jest szczególnie przydatne w renowacjach i modernizacjach.
- Tworzenie dokładnych modeli BIM (Building Information Modeling), które ułatwiają projektowanie i zarządzanie obiektami.
- Analizę deformacji konstrukcji, co zwiększa bezpieczeństwo użytkowania budynków i infrastruktury.
INVIZON to renomowany dostawca laserowych skanerów 3D, oferujący szeroki wybór urządzeń dostosowanych do różnych potrzeb przemysłowych i inżynieryjnych. Firma dostarcza nowoczesne rozwiązania technologiczne, wspierające inżynierię odwrotną, kontrolę jakości oraz optymalizację procesów produkcyjnych. Dzięki profesjonalnemu doradztwu, kompleksowej obsłudze oraz wsparciu technicznemu, INVIZION pomaga firmom wdrażać innowacyjne technologie skanowania 3D, podnosząc jakość ich pracy. Jeśli chcesz dowiedzieć się więcej o dostępnych modelach skanerów 3D, odwiedź naszą stronę i skorzystaj z wiedzy ekspertów.
